Винтовая N-заходная
Алмазные головки фрезерные (МГФ)
Предназначены для фрезерования и шлифования деталей из кварца, керамики, ситалла, феррита и поделочных камней, эффективно применение на финишных операциях.

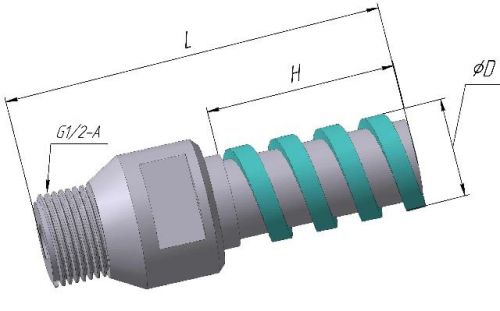

Инструмент изготавливается с хвостовиками следующих типов:
а) конический с резьбой G1/2-A (МГФ 1)
б) цилиндрический (МГФ 2)
|
Обозначение
|
ØD
мм
|
H
мм
|
L
мм
|
Описание вида
рабочей части
|
Хвостовик
|
|
|
МГФ 1. 20п4
|
20,0
|
40,0
|
75,0
|
Цилиндрическая-4 паза
|
G1/2-A
|
|
МГФ 1. 22ц
|
22,0
|
55,0
|
95,0
|
Цилиндрическая
|
G1/2-А
|
|
МГФ 2. 6ц
|
6,0
|
8,0
|
45,0
|
Цилиндрическая
|
Ø12,0
|
|
МГФ 2. 4в4
|
4,0
|
10,0
|
54,0
|
Винтовая 4х-заход
|
Ø6,0
|
|
МГФ 1. 20в4
|
20,0
|
40,0
|
80,0
|
Винтовая 4х-заход
|
G1/2-А
|
|
МГФ 2. 8в6
|
8,0
|
20,0
|
45,0
|
Винтовая 6-заход
|
Ø6,0
|
|
МГФ 2. 8в6
|
8,0
|
20,0
|
50,0
|
Винтовая 6-заход
|
Ø12,0
|
|
МГФ 1. 10в6
|
10,0
|
20,0
|
75,0
|
Винтовая 6-заход
|
G1/2-А
|
|
МГФ 2. 10в6
|
10,0
|
35,0
|
95,0
|
Винтовая 6-заход
|
Ø12,0( Ø6,0)
|
|
МГФ 2. 25R37
|
25,0
|
|
80
|
Торец сферический
|
Ø16,0
|
|
