МГШ
Головки эльборовые для координатной шлифовки МГШ
Пример обозначения для заказа
головки эльборовой с рабочими размерами-
диаметр-2мм, высота-4мм (диаметр хвостовика-3мм, длина инструмента-50мм):
МГШ 2х4
Наполнение рабочей части может быть алмазный порошок
по желанию заказчика
Пример обозначения для заказа
головки алмазной с рабочими размерами-
диаметр-2мм, высота-4мм (диаметр хвостовика-3мм, длина инструмента-50мм):
МГШ (А) 2х4 (допускается МГАц 2х4)

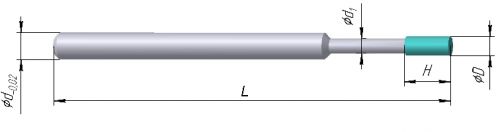

Обозначение
|
ØD,
мм
|
L,
мм
|
H,
мм
|
Ød,
мм
|
Ød1,
мм
|
Размер зерна ЛКВ 60 (рекомендуемый, основной) |
Возможно изготовление (допол. размер зерна ЛКВ 60) |
| МГШ 0,8х2,0 |
0,8 |
50 |
2,0 |
3,0 |
0,7 |
63/40 |
- |
| МГШ 0,9х2,0 |
0,9 |
50 |
2,0 |
3,0 |
0,8 |
63/40 |
- |
|
МГШ 1,0х2,0
|
1,0
|
50 |
2,0
|
3,0
|
0,8
|
80/63 |
63/40
|
|
МГШ 1,25х2,5
|
1,25
|
50 |
2,5
|
3,0
|
1,0
|
100/80 |
80/63; 63/40
|
|
МГШ 1,5х3,0
|
1,5
|
50 |
3,0
|
3,0
|
1,2
|
125/100 |
100/80; 80/63* |
|
МГШ 1,75х3,5
|
1,75
|
50 |
3,5
|
3,0
|
1,4
|
125/100 |
100/80; 80/63* |
|
МГШ 2,0х4,0
|
2,0
|
50 |
4,0
|
3,0
|
1,6
|
125/100 |
100/80; 80/63* |
|
МГШ 2,25х4,5
|
2,25
|
50 |
4,5
|
3,0
|
1,8
|
125/100 |
100/80; 80/63* |
|
МГШ 2,5х5,0
|
2,5
|
50 |
5,0
|
3,0
|
2,0
|
125/100 |
100/80; 80/63* |
|
МГШ 3,0х4,0
|
3,0
|
50 |
4,0
|
3,0
|
2,6
|
160/125 |
125/100; 100/80* |
|
МГШ 3,5х4,5
|
3,5
|
50 |
4,5
|
3,0
|
(3,0)
|
160/125 |
125/100; 100/80* |
|
МГШ 4,0х5,0
|
4,0
|
50 |
5,0
|
3,0
|
(3,0)
|
160/125 |
125/100; 100/80* |
|
МГШ 4,5х5,0
|
4,5
|
60 |
5,0
|
4,0
|
(4,0)
|
160/125 |
125/100; 100/80* |
|
МГШ 5,0х6,0
|
5,0
|
60 |
6,0
|
4,0
|
(4,0)
|
200/160 |
160/125; 125/100* |
|
МГШ 5,5х6,0
|
5,5
|
70 |
6,0
|
5,0
|
(5,0)
|
200/160 |
160/125; 125/100* |
|
МГШ 6,0х7,0
|
6,0
|
70 |
7,0
|
5,0
|
(5,0)
|
200/160 |
160/125; 125/100* |
|
МГШ 6,5х8,0
|
6,5
|
80 |
8,0
|
6,0
|
(6,0)
|
200/160 |
160/125; 125/100* |
|
МГШ 7,0х8,0
|
7,0
|
80 |
8,0
|
6,0
|
(6,0)
|
250/200 |
200/160; 160/125* |
| МГШ 7,5х8,0 |
7,5 |
80 |
8,0 |
6,0 |
(6,0) |
250/200 |
200/160; 160/125* |
| МГШ 8,0х8,0 |
8,0 |
80 |
8,0 |
6,0 |
(6,0) |
250/200 |
200/160; 160/125* |
| МГШ 8,5х9,0 |
8,5 |
80 |
9,0 |
6,0 |
(6,0) |
250/200 |
200/160; 160/125* |
|
МГШ 9,0х9,0
|
9,0
|
90 |
9,0
|
8,0
|
(8,0)
|
250/200 |
200/160; 160/125* |
| МГШ 10,0х10,0 |
10,0 |
90 |
10,0 |
8.0 |
(8.0) |
250/200 |
200/160; 160/125* |
| МГШ 11,0х10,0 |
11,0 |
90 |
10,0 |
10,0 |
(10,0) |
250/200 |
200/160; 160/125* |
| МГШ 12,0х10,0 |
12.0 |
90 |
10.0 |
10.0 |
(10.0) |
250/200 |
200/160; 160/125* |
| МГШ 13,0х10,0 |
13,0 |
90 |
10,0 |
12,0 |
(12,0) |
250/200 |
200/160; 160/125* |
| МГШ 14,5х12,0 |
14,5 |
100 |
12,0 |
12,0 |
(12,0) |
250/200 |
200/160; 160/125* |
| *) Может быть зерно более мелкое по требованию заказчика |
|
