МГГ-К
пример обозначения головки для заказа:
МГГ-К-11-2

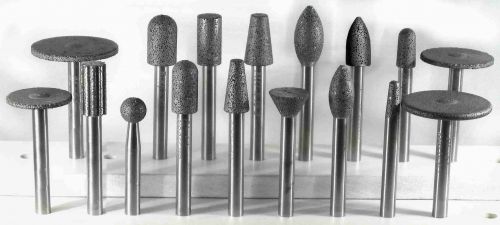

Головки алмазные
гравировальные для ручной обработки камня
МГГ-К-*-*
http://konmonalit.wix.com/monalit
| № формы |
Алмазная головка
МГГ-К |
Обозначения
|
Диаметр
х
длина
головки |
Диаметр хвостовика,
/общая длина инструмента |

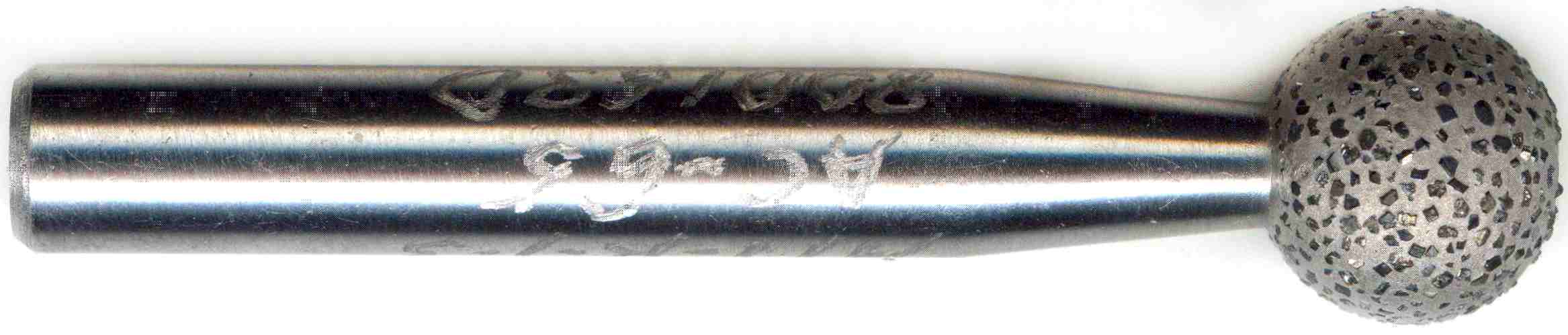

| 1 |
 |
МГГ-К-1-1
|
Ø6,0
|
Ø6 / L=50,0
|
|
МГГ-К-1-2
|
Ø8,0
|
Ø6 / L=50,0
|
|

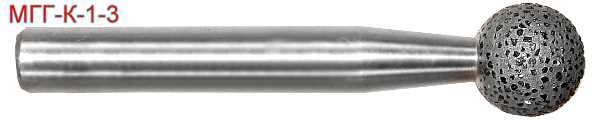

МГГ-К-1-3
|
Ø10,0
|
Ø6 / L=50,0
|
| МГГ-К-1-5 |
Ø15,0 |
Ø6 / L=50,0
|
| 2 |
|
МГГ-К-2-1
|
Ø6,0х10,0(6пазов)
|
Ø6 / L=50,0
|
|
МГГ-К-2-2
|
Ø8,0х15,0(6пазов)
|
Ø6 / L=60,0
|
|

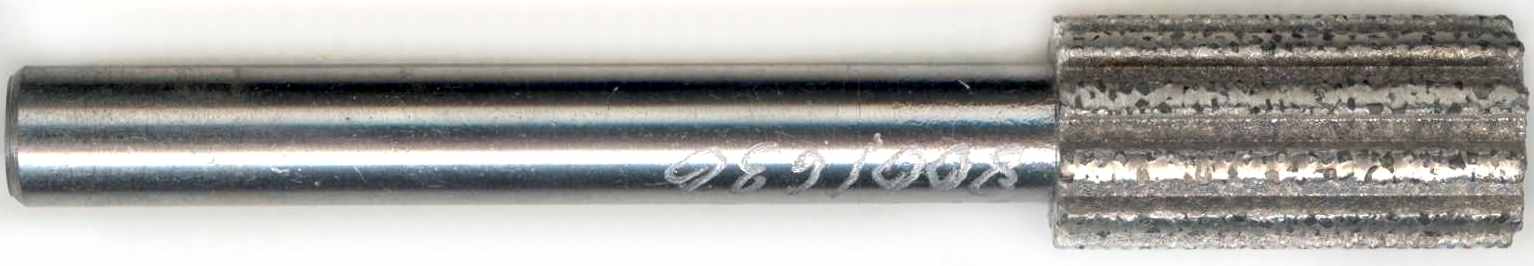

МГГ-К-2-3
|
Ø10,0х20,0(10пазов)
|
Ø6 / L=65,0
|
|
МГГ-К-2-4
|
Ø12,0х20,0(10пазов)
|
Ø6 / L=65,0
|
| 3 |
 |
МГГ-К-3-1
|
Ø6,0х12,0
|
Ø6 / L=60,0
|
|
МГГ-К-3-2
|
Ø8,0х15,0
|
Ø6 / L=60,0
|
|

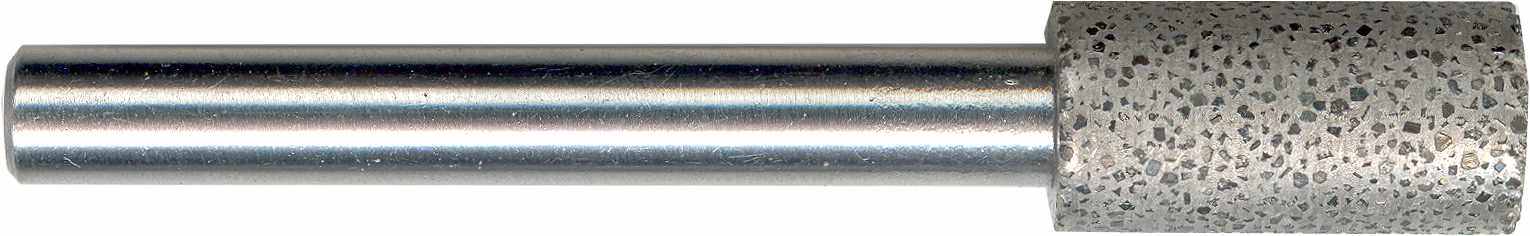

МГГ-К-3-3
|
Ø10,0х20,0
|
Ø6 / L=65,0
|
|
МГГ-К-3-4
|
Ø12,0х20,0
|
Ø6 / L=65,0
|

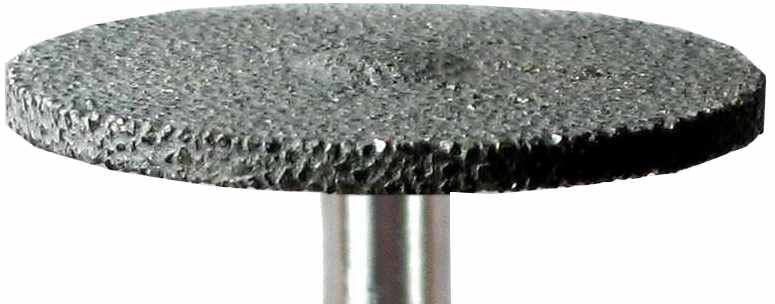

| 4 |
 |
МГГ-К-4-1
|
Ø25,0х1,8
|
Ø6 / L=50,0
|
|
МГГ-К-4-2
|
Ø30,0х2,0
|
Ø6 / L=50,0
|
|
МГГ-К-4-3
|
Ø35,0х2,5
|
Ø6 / L=50,0
|
| 5 |
 |
МГГ-К-5-1
|
Ø25,0х3,0
|
Ø6 / L=50,0
|
|
МГГ-К-5-2
|
Ø30,0х3,0
|
Ø6 / L=50,0
|
|
МГГ-К-5-3
|
Ø35,0х3,0
|
Ø6 / L=50,0
|

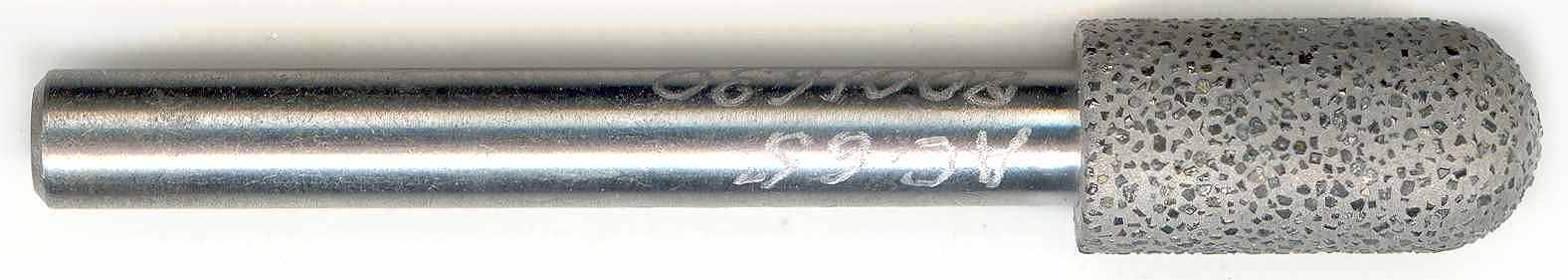

| 6 |
 |

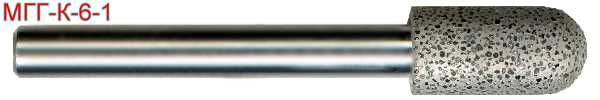

МГГ-К-6-1
|
Ø10,0х20,0
|
Ø6 / L=65,0
|
|

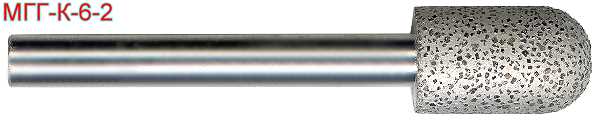

МГГ-К-6-2
|
Ø12,0х20,0
|
Ø6 / L=65,0
|
|
МГГ-К-6-3
|
Ø6,0х12,0
|
Ø6 / L=57,0
|
|
МГГ-К-6-4
|
Ø5,0х7,0
|
Ø6 / L=55,0
|
|
МГГ-К-6-5
|
Ø4,0х5,0
|
Ø6 / L=55,0
|

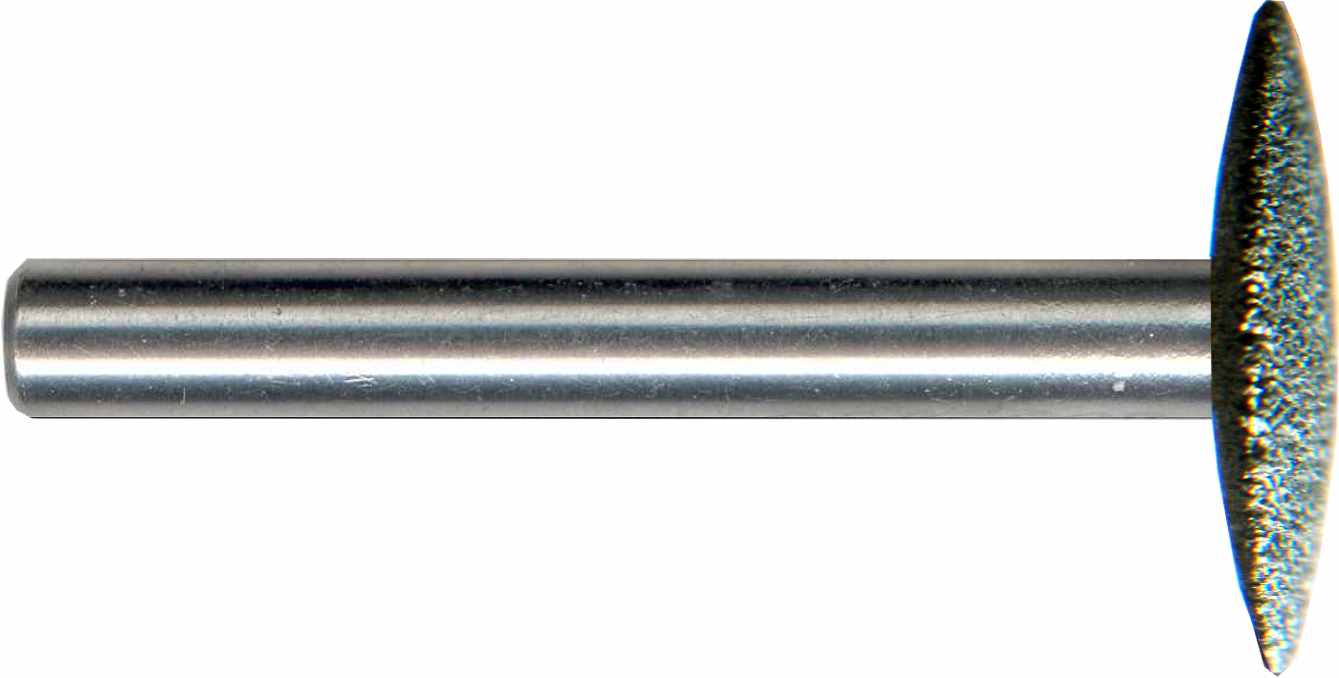

| 7 |
 |
МГГ-К-7-1
|
Ø25,0х4,0
|
Ø6 / L=50,0
|
|
МГГ-К-7-2
|
Ø30,0х5,0
|
Ø6 / L=50,0
|

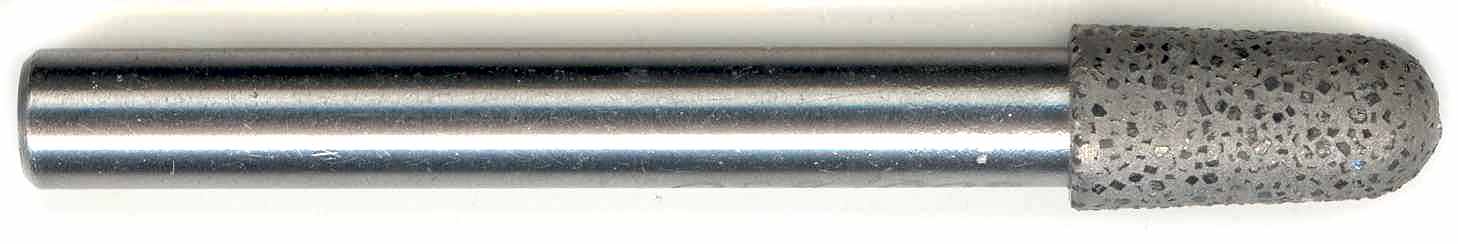

| 8 |
 |
МГГ-К-8-1
|
Ø8,0х16,0 R3,5
|
Ø6 / L=61,0
|
|
МГГ-К-8-2
|
Ø15,0х25,0 R3.5
|
Ø6 / L=70,0
|

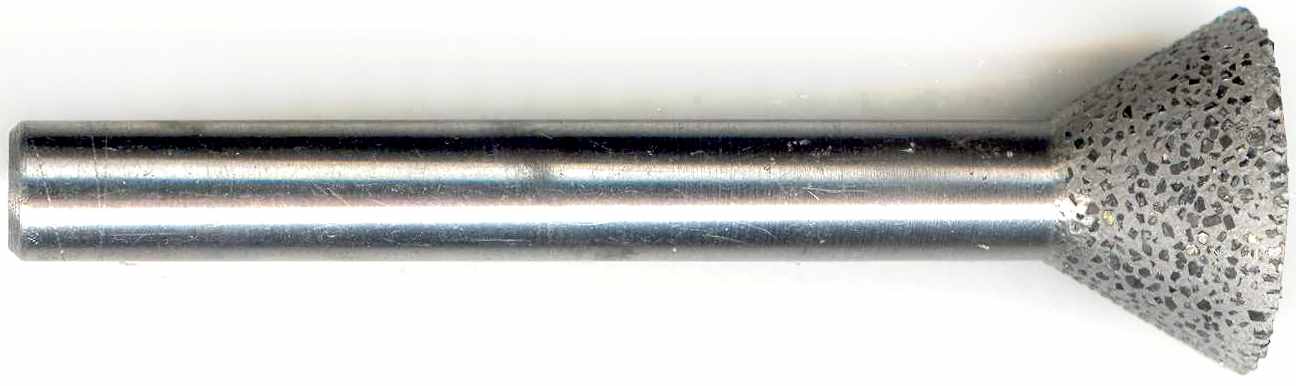

| 9 |
|
МГГ-К-9-1
|
Ø16,0х9,0
|
Ø6 / L=54,0
|
| 10 |
 |

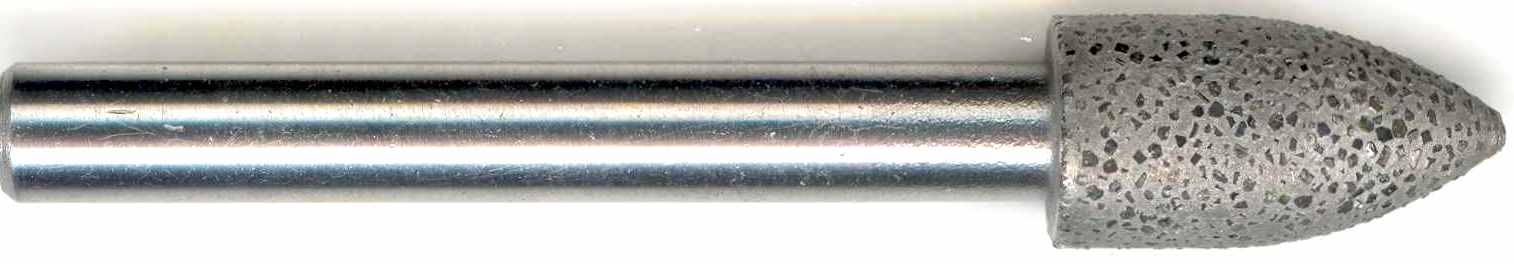

МГГ-К-10-1
|
Ø10,0х20,0
|
Ø6 / L=65,0
|
| 11 |
 |
МГГ-К-11-1
|
Ø10,0х20,0
|
Ø6 / L=65,0
|
|

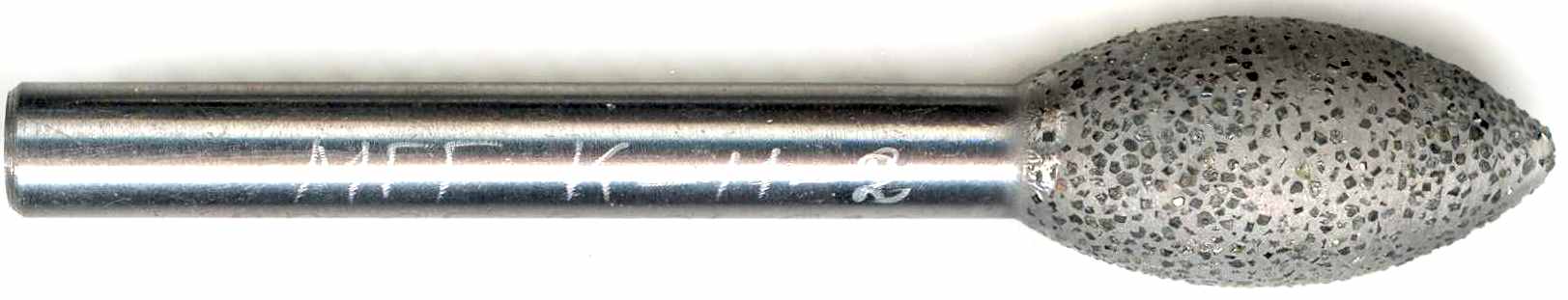

МГГ-К-11-2
|
Ø12,0х25,0
|
Ø6 / L=70,0
|
| 12 |
 |
МГГ-К-12-1
|
Ø5,0/Ø10,0х20,0
|
Ø6 / L=65,0
|
|

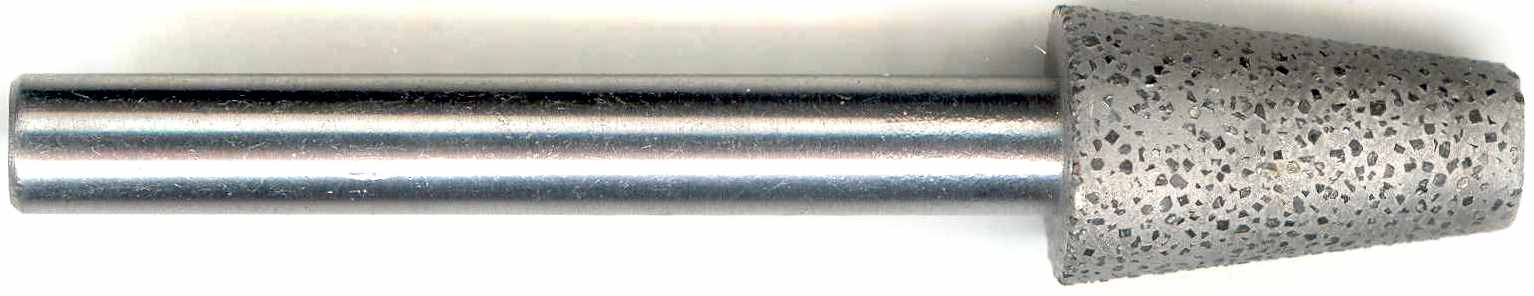

МГГ-К-12-2
|
Ø7,0/Ø12.0х20,0
|
Ø6 / L=65,0
|

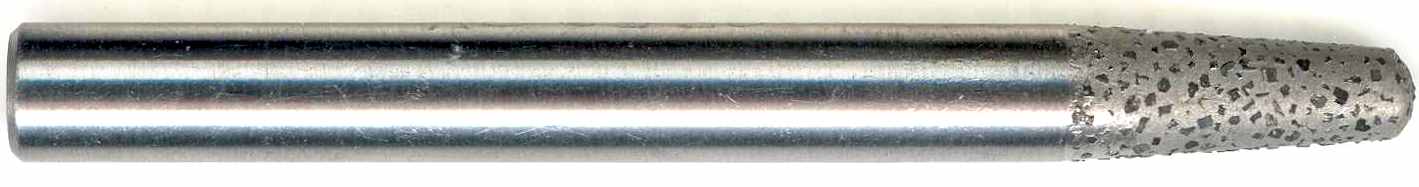

| 13 |
 |
МГГ-К-13-1
|
Ø6,0х15,0
R1.5 /4°
|
Ø6 / L=60,0
|
Пример обозначения головки для заказа:
МГГ-К-10-1
МГГ-К-3-2 |
|
