Виды инструмента Области применения

МГАку

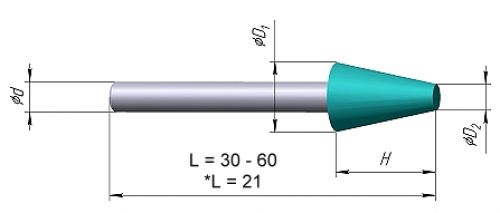

Головки алмазные в виде усечённого конуса МГАку

Пример обозначения для заказа
головки алмазной в виде усечённого конуса с рабочими размерами:
диаметры-5,0/3,0мм, высота-10,3мм, диаметр хвостовика-3мм, длина инструмента-45мм:

МГАу Ø5/Ø3 х10,3Ø3 L=45


Ød,

мм

МГАку ØD1/ ØD2

H, мм

1,5/0,7

6,0

3,0/1,8

9,0

4,5/1,3

6,0

5,0/3,0

10,3

6,0/2,8

6,0

9,0/5,0

20,0

10,0/5,0

20,0

12,0/5,0

17,0

12,0/7,0

20,0

Ø1.6*

+

















Ø2,35

+

+



+











Ø3,0



+

+

+

+

+

+

+

+

Ø4,0









+

+

+

+

+

Ø5,0










Ø6,0









+

+

+

+

+
