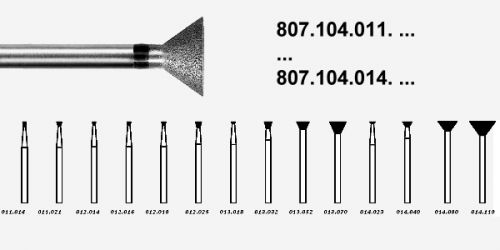

Обратноконусные 807.104.011..-807.104.014
|
ОБОЗНАЧЕНИЕ
по ГОСТ Р ИСО 6360-1
ГОСТ Р ИСО 6360-2
|
Диаметр
Х
длина
рабочей части
мм
|
Угол конуса
рабочей части
|
Вид исполнения
(зернистость алмазного порошка)
|
|
807.104.011.014
|
Ø1,4х2
|
11°
|
504; 514; 524; 534(2)
|
|
807.104.011.021
|
Ø2,1х1,9
|
32°
|
504; 514; 524; 534(2)
|
|
807.104.012.014
|
Ø1,4х1,5
|
15°
|
504; 514; 524; 534(2)
|
|
807.104.012.016
|
Ø1,6х1,5
|
22°
|
504; 514; 524; 534(2)
|
|
807.104.012.018
|
Ø1,8х1,5
|
30°
|
504; 514; 524; 534(2)
|
|
807.104.012.025
|
Ø2,5х2,5
|
27°
|
504; 514; 524; 534; 544(4)
|
|
807.104.013.018
|
Ø1,8х0,7
|
60°
|
504; 514; 524; 534(2)
|
|
807.104.013.032
|
Ø3,2х2,8
|
32°
|
504; 514; 524; 534
|
|
807.104.013.052
|
Ø5,2х3,2
|
48°
|
504; 514; 524; 534
|
|
807.104.013.070
|
Ø7,0х5,0
|
50°
|
504; 514; 524; 534; 544
|
|
807.104.014.023
|
Ø2,3х0,8
|
78°
|
504; 514; 524; 534(2)
|
|
807.104.014.040
|
Ø4,0х2,0
|
62°
|
504; 514; 524; 534
|
|
807.104.014.080
|
Ø8,0х4,0
|
70°
|
504; 514; 524; 534; 544
|
|
807.104.014.110
|
Ø11,0х6,0
|
71°
|
504; 514; 524; 534; 544
|
|
807.104.014.110*
|
Ø11,0х2,5
|
120°
|
504; 514; 524; 534; 544
|
|

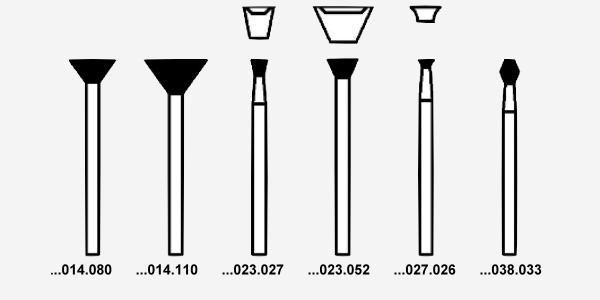

807.104.023.027
|
Ø2,7х2,8 |
24° |
504; 514; 524; 534(2) |
|
807.104.023.052
|
Ø5,2х3,2 |
48° |
504; 514; 524; 534(3) |
|
807.104.027.026
|
Ø2,6х1,7(r1,7) |
|
504; 514; 524; 534(2)
|
|
807.104.038.033
|
Ø3,3х4,2 |
|
504; 514; 524; 534,544 |
|
Примеры обозначения для заказа:
807.104.014.524.080
807.104.013.544.070
|
|
