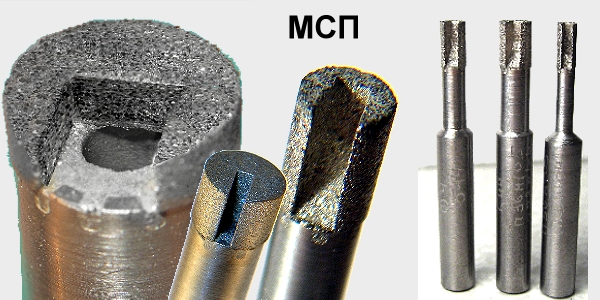

Сверло алмазное подковообразное МСП
Подковообразные свёрла (МСП) предназначены для сверления отверстий Ø1,5÷ 8 мм в изделиях из стекла, кварца, керамики, ферритов, ситаллов, поделочных камней и других хрупких неметаллических материалов. Применяются при внутреннем и наружном охлаждении. Исключено заклинивание керна.
Основными областями применения являются: радиоэлектроника - коммутационные отверстия подложках микросхем, резонаторы оптических кварцевых генераторов оптических гироскопов, производство средств связи - отверстия в конструкциях волоконно-оптических разъёмов, оптическая промышленность - сверление деталей приборов и линз из стекла, производство изделий из хрусталя и др.

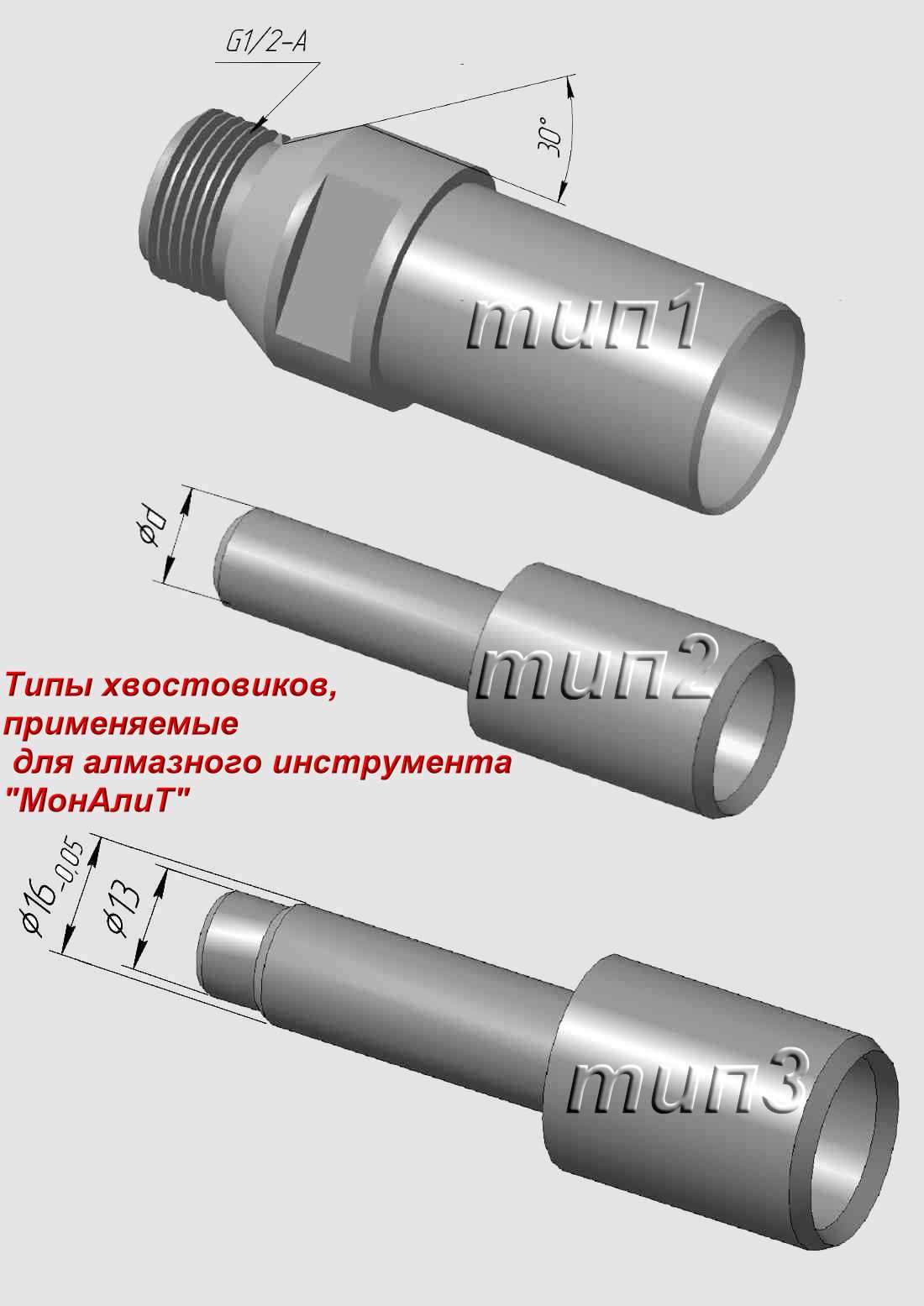

МСП изготавливаются:
- тип 1-с коническим хвостовиком и резьбой 1/2"
- тип 2- с цилиндрическим хвостовиком

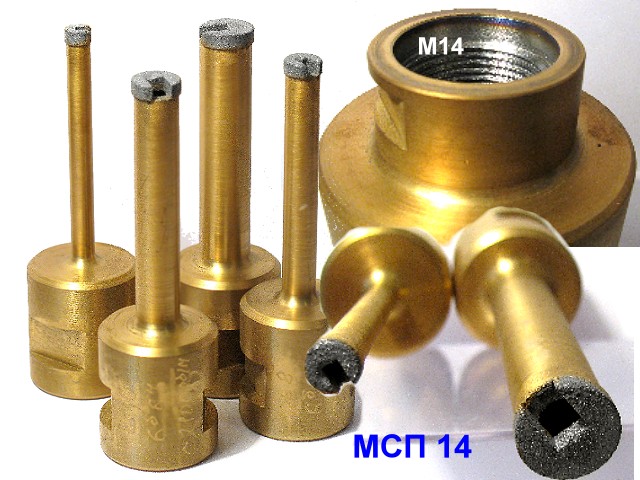

- тип 14 - хвостовик с внутренней резьбой М14
По желанию заказчика хвостовики могут быть выполнены и других типов.
*******

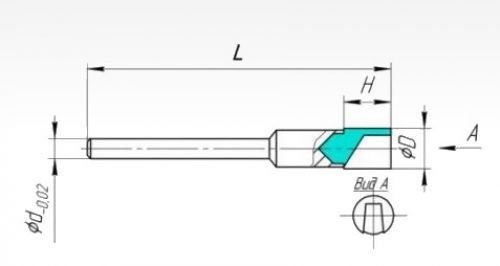

МСП2-3,2-3,0
|
Обозначение
(применять при заказе)
|
ØD, мм
|
H, мм
|
Хвостовик
Ød, мм
|
L, мм
|
|
| МСП2-1,5*-1,6 |
1,5 |
3,0 |
1,6 |
35,0 |
|
| МСП2-1,5-1,6 |
1,5 |
3,0 |
1,6 |
25,0 |
| МСП2-1,55-1,6 |
1,55 |
3,0 |
1,6 |
25,0 |
|
МСП2-1,8-1,6
|
1,8
|
3,0
|
1,6
|
25,0
|
|
МСП2-1,8*-1,6
|
1,8
|
6,0
|
1,6
|
25,0
|
| МСП2-1,6-2,35 |
1,6 |
3,0 |
2,35 |
40,0 |
|
| МСП2-2,2-2,35 |
2,2 |
3,0 |
2,35 |
35,0 |
|
|
МСП2-2,5*-2,35
|
2,5
|
5,0
|
2,35
|
36,0
|
|
|
МСП2-2,5-2,35
|
2,5
|
4,0
|
2,35
|
35,0
|
|
|
МСП2-3-2,35
|
3,0
|
4,0
|
2,35
|
35,0
|
|
|
МСП2-3*-2,35
|
3,0
|
5,0
|
2,35
|
85,0
|
|
|
МСП2-3,5*-2,35
|
3,5
|
5,0
|
2,35
|
45,0
|
|
|
МСП2-3,5-2,35
|
3,5
|
4,0
|
2,35
|
35,0
|
|
|
МСП2-4-2,35
|
4,0
|
4,0
|
2,35
|
35,0
|
|
|
МСП2-4,5-2,35
|
4,5
|
4,0
|
2,35
|
35,0
|
|
|
МСП2-5-2,35
|
5,0
|
4,0
|
2,35
|
35,0
|
|
| МСП2-1,6-3,0 |
1,6 |
3,0 |
3,0 |
46,0; 50,0 |
|
| МСП2-1,8-3,0 |
1,8 |
3,0 |
3,0 |
50,0 |
|
| МСП2-2,1-3,0 |
2,1 |
3,0 |
3,0 |
46,0; 50,0 |
|
| МСП2-2,5-3,0 |
2,5 |
5,0 |
3,0 |
45,0; 50,0 |
|
|
МСП2-3,0-3,0
|
3,0
|
5,0
|
3,0
|
45,0
|
|
|
МСП2-3,2-3,0
|
3,2
|
7,0
|
3,0
|
45,0 (70.0)*
|
|
|
МСП2-3,4-3,0
|
3,4
|
7,0
|
3,0
|
45,0
|
|
|
МСП2-3,5*-3,0
|
3,5
|
5,0
|
3,0
|
85,0
|
|
|
МСП2-3,5-3,0
|
3,5
|
7,0
|
3,0
|
45,0
|
|
|
МСП2-3,6-3,0
|
3,6
|
7,0
|
3,0
|
45,0
|
|
|
МСП2-3,8-3,0
|
3,8
|
7,0
|
3,0
|
45,0
|
|
|
МСП2-4,0-3,0
|
4,0
|
5,0
|
3,0
|
60,0
|
|
|
МСП2-4*-3,0
|
4,0
|
7,0
|
3,0
|
70,0
|
|
|
МСП2-4,2-3,0
|
4,2
|
7,0
|
3,0
|
45,0
|
|
|
МСП2-5,5-3,0
|
5,5
|
7,0
|
3,0
|
45,0
|
|
|
МСП2-5-5,0
|
5,0
|
7,0
|
5,0
|
45,0
|
|
|
МСП2-5,5-5,0
|
5,5
|
7,0
|
5,0
|
45,0
|
|
|
МСП2-3-6,0
|
3,0
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-3,4-6,0
|
3,4
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-3,5-6,0
|
3,5
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-3,6-6,0
|
3,6
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-4,5-6,0
|
4,5
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-5-6,0
|
5,0
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-6-6,0
|
6,0
|
7,0
|
6,0
|
45,0
|
|
|
МСП2-8-8,0
|
8,0
|
6,0
|
8,0
|
60,0
|
|
|
МСП1-8
|
8,0
|
6,0
|
G1/2-A
|
75,0
|
|
| МСП14-6,0 |
6,0 |
3,0 |
М14 (внутр) |
82,0 |
|
| МСП14-8,0 |
8,0 |
3,0 |
М14 (внутр) |
82,0 |
| МСП14-10,0 |
10,0 |
3,0 |
М14 (внутр) |
82,0 |
| МСП14-12,0 |
12,0 |
3,0 |
М14 (внутр) |
82,0(83,0) |
|
|
|
|
|
|
